addFC

Данный верстак следует рассматривать прежде всего как набор инструментов, расширяющих стандартную функциональность, а не как самостоятельное решение.

Воспользуйтесь возможностью FreeCAD создавать пользовательские панели инструментов: сформируйте панель с часто используемыми командами и разместите её на основном рабочем верстаке (например, на PartDesign).

Основная задача верстака - упростить работу с большими и «сложными» сборками, в особенности со сборками содержащими детали из листового металла. «Сложными» я называю параметрические модели (сборки) с большим количеством объектов и узлов в виде ссылок и связей (App::Link).

Логика работы базируется на добавлении пользовательских свойств к объектам, придавая им определённые смысловые значения. Ключевая идея - повторное использование компонентов.

Помимо этого, в составе также есть множество полезных инструментов разного назначения, заметно облегчающих выполнение типовых задач.

Панель инструментов дополнения

Инструменты по порядку

1. Открыть последний рабочий файл.
2. Изометрический вид и размещение всех объектов в видимой области.
3. Запуск управляющего файла модели.
4. Ведомость материалов (BOM) и связанные рабочие процессы.
5. Наполнение объекта свойствами.
6. Создание чертежа на основе шаблона.
7. Создание ссылок (App::Link) с указанием параметров.
8. Библиотека элементов и узлов.
9. Данные по выбранным элементам: масса, размеры и иные параметры.
10. Вид с разнесёнными частями.
11. Создание трубопровода по координатам (точкам).
12. Изолировать выбранные объекты.
13. Экспорт модели для просмотра.
14. Захват области просмотра с сохранением в видеофайл.
15. Активация дополнительного интерфейса.
16. Помощь и примеры.

Основные возможности

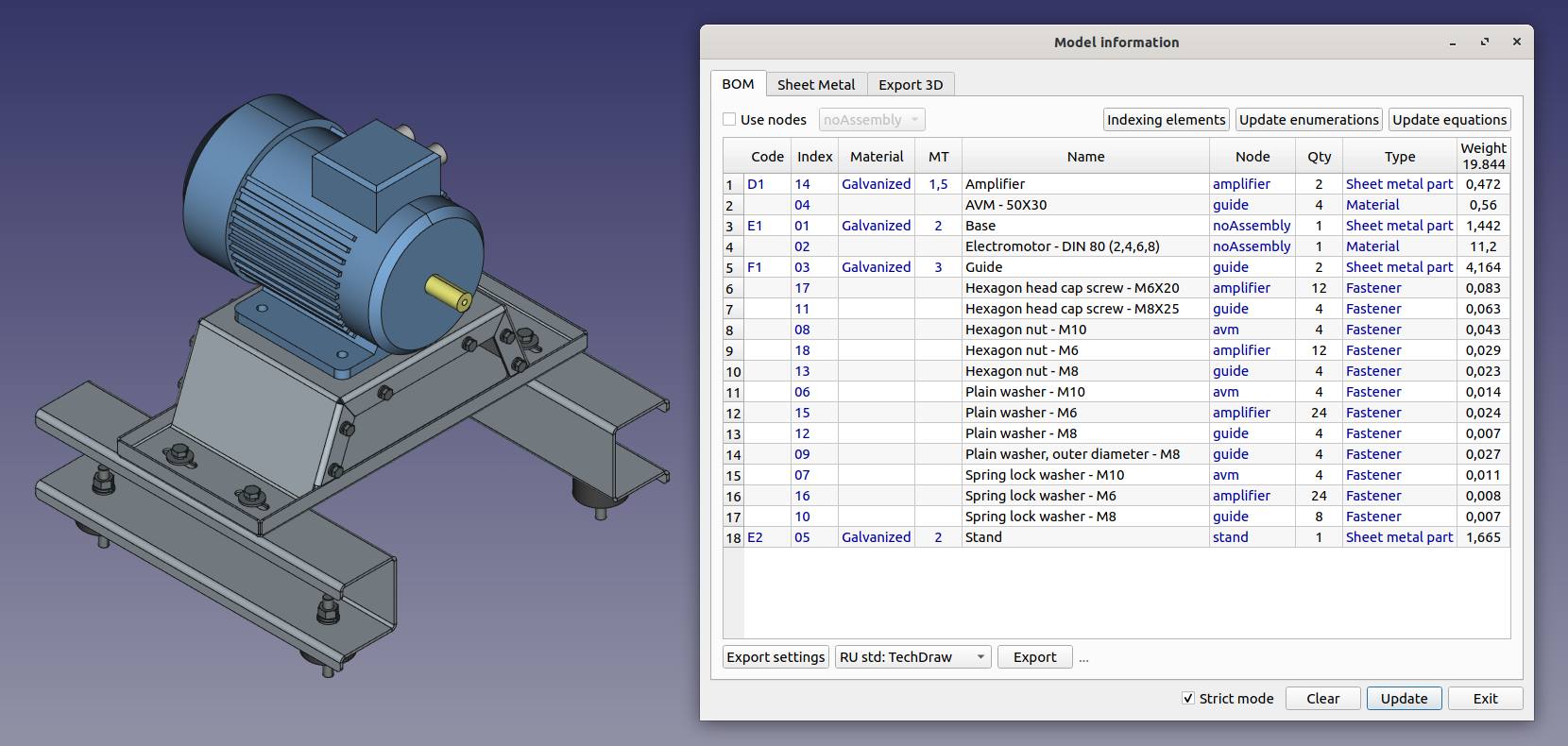

Автоматическая генерация спецификации на основе модели

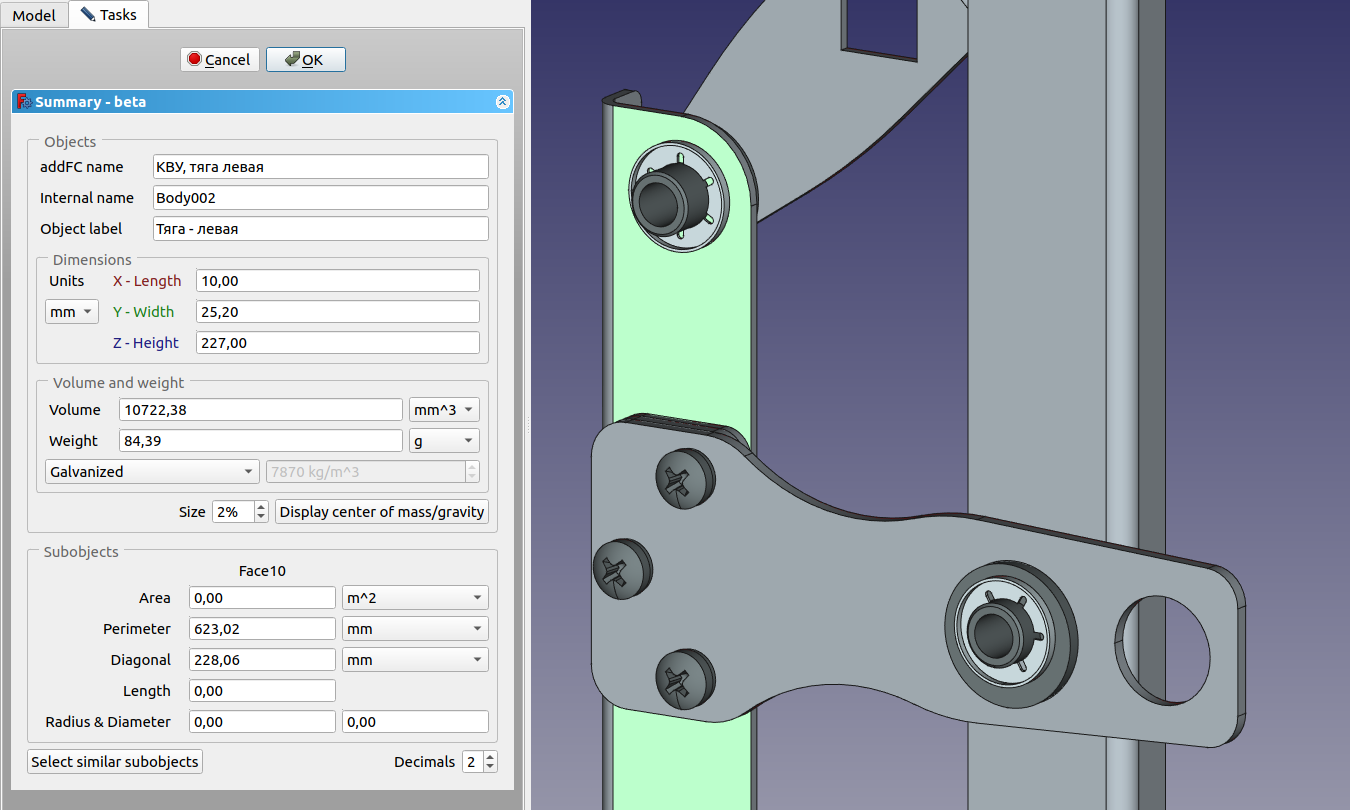

Данные по выбранным элементам

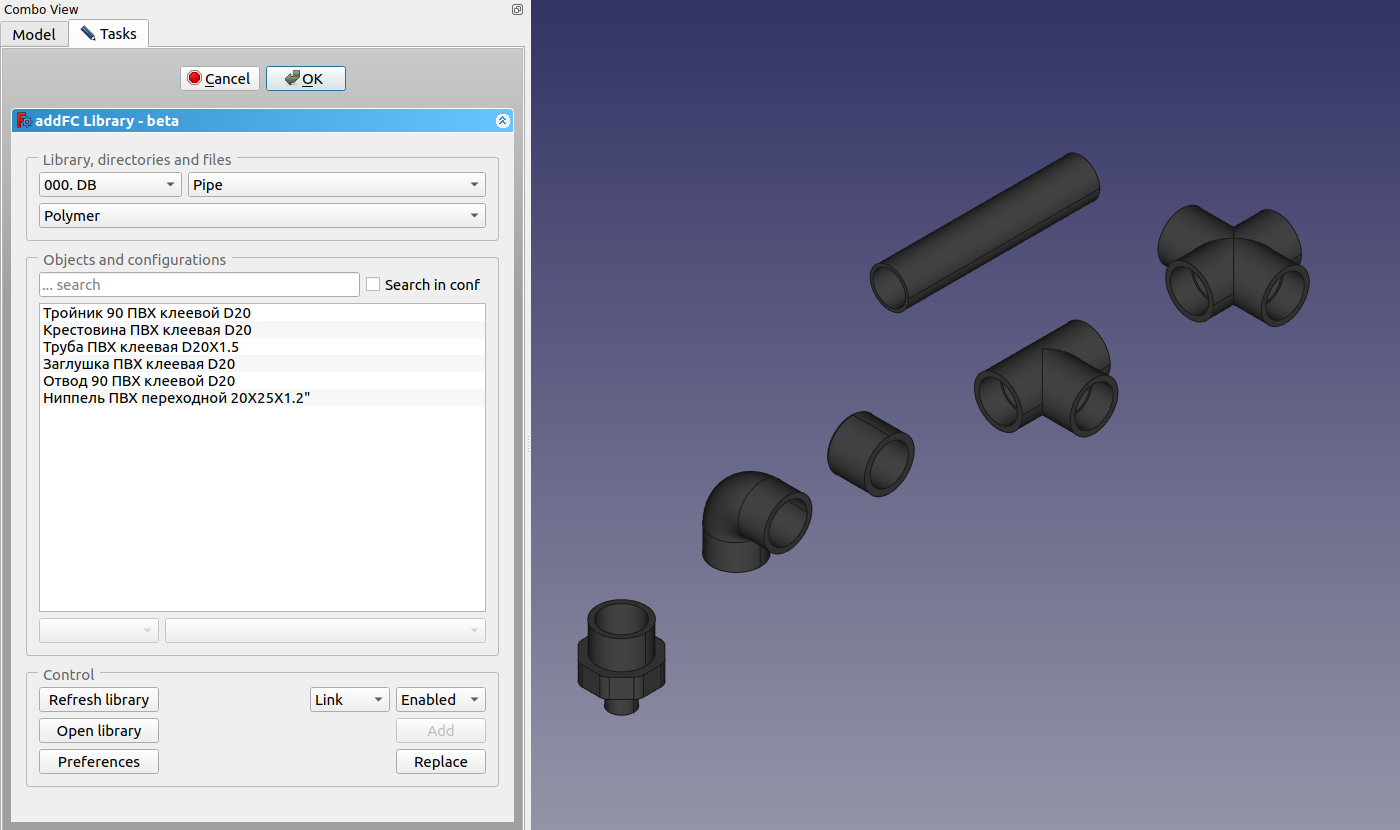

Библиотека элементов и узлов

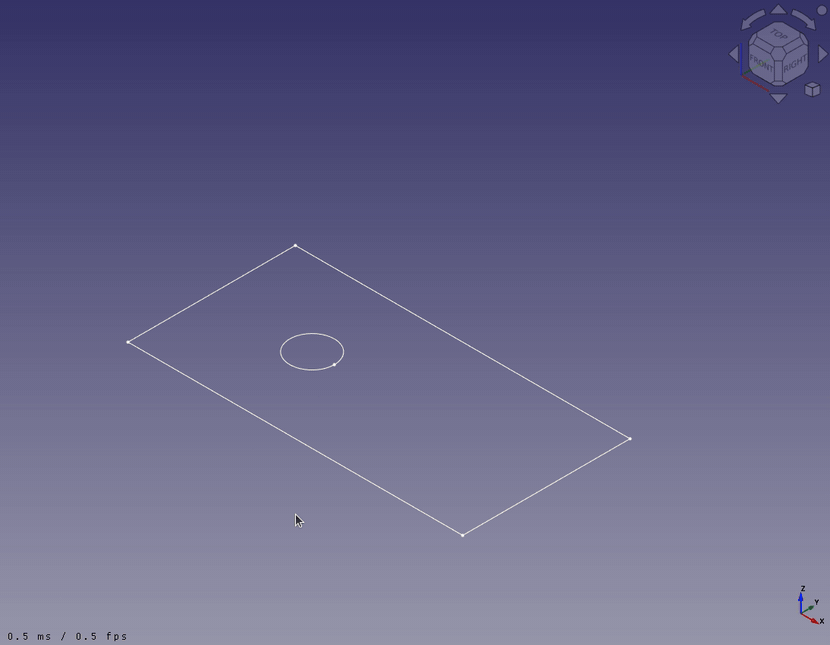

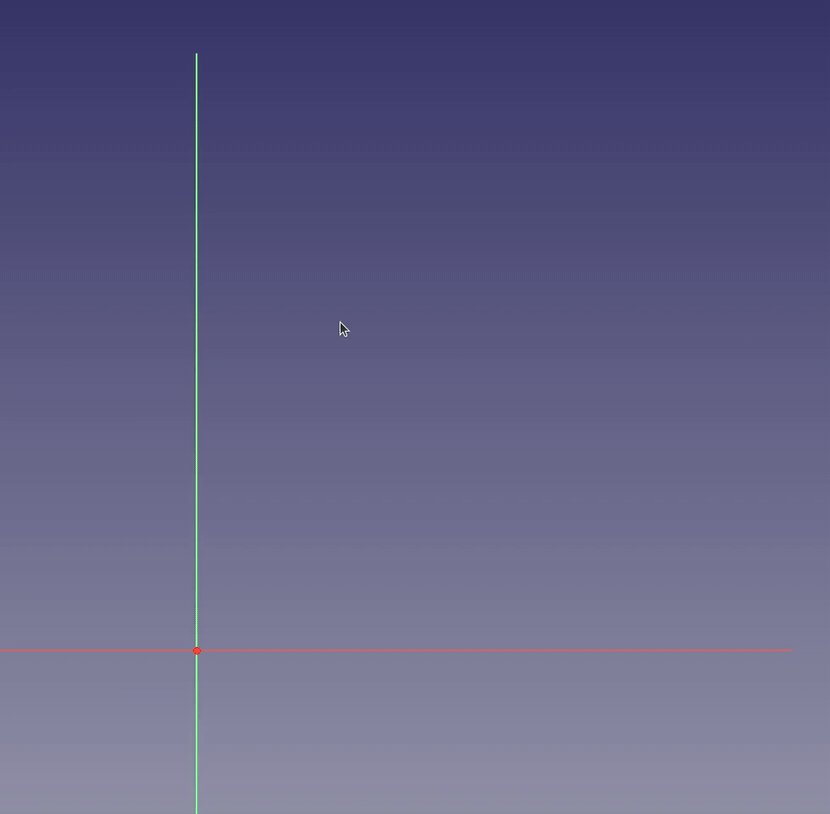

Дополнительный интерфейс, умная всплывающая панель

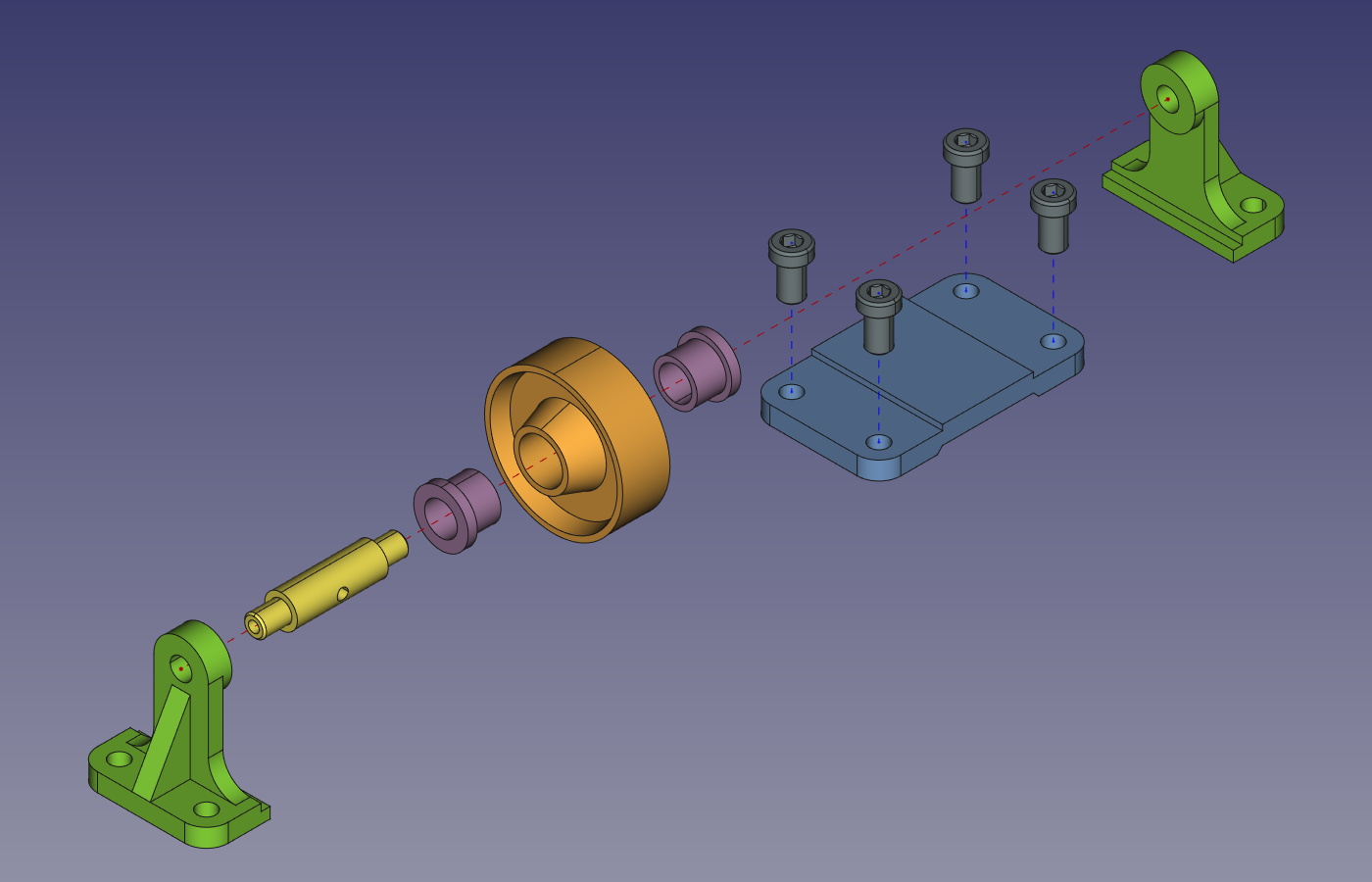

Создание вида с резнесёнными частями

Анимация вида с разнесением компонентов

Примеры работы с функцией создания видов с разнесёнными частями

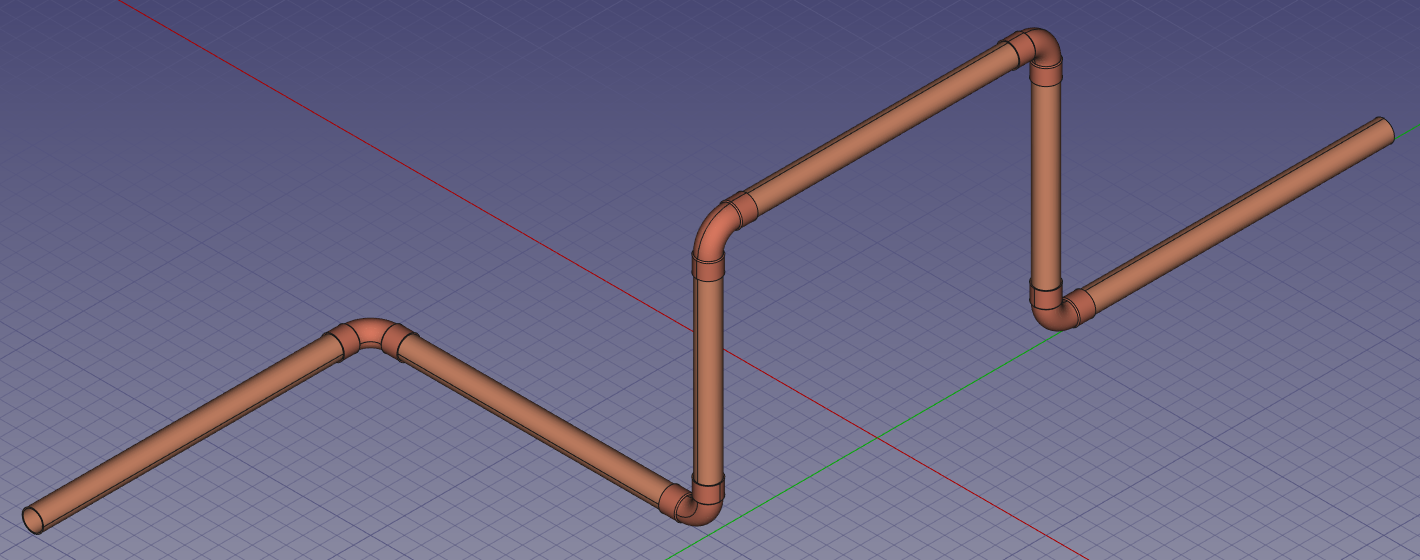

Создание трубопровода по координатам (точкам)

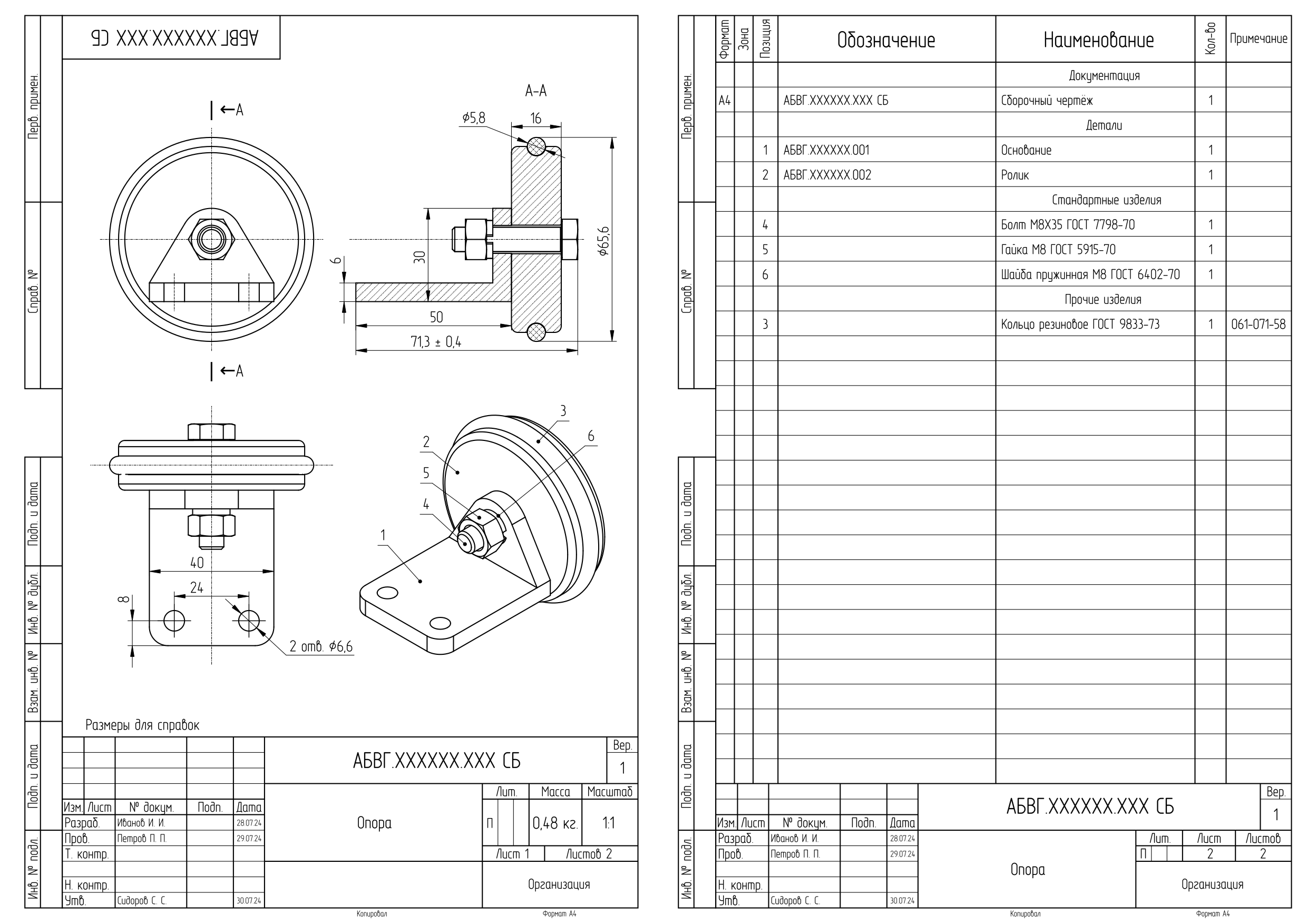

Создание документации в соответствии со стандартами
